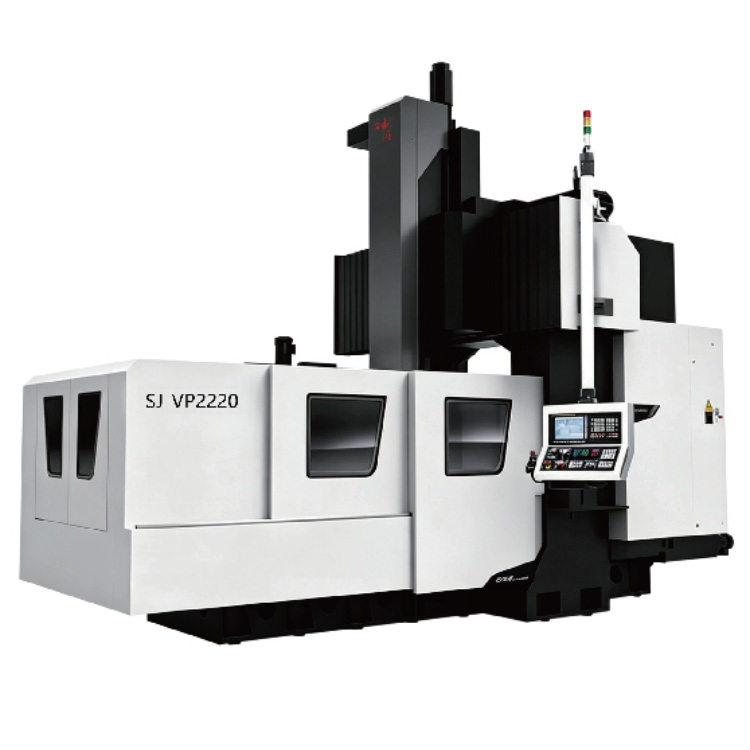

高速龙门铣系列
13401339776 (金先生)
13906111143 (胡先生)
- SJ-VP2220SJ-VP2720SJ-VP3220
- 工作台面尺寸（宽×长）（mm）1600×22001600×27001600×3200
- 工作台移动方向行程（X轴 mm）220027003200
- 主轴滑座移动方向行程（Y轴 mm）200020002000
- 主轴上下移动方向行程（Z轴 mm）100010001000
- 龙门宽度（mm）200020002000
- 龙门过高（mm）143514351435
- 主轴端面至工作台面距离（mm）200～1200200～1200200～1200
- 工作台T型槽（数目－尺寸×间距）9-22×1809-22×1809-22×180
- 主轴规格（型号/安装直径）BT50/Φ190(短鼻，选配长鼻)
BT50/(长鼻)
Φ150(皮带/电主轴)BT50/Φ190(短鼻，选配长鼻)
BT50/(长鼻)
Φ150(皮带/电主轴)BT50/Φ190(短鼻，长鼻)
BT50/(长鼻)
Φ150(皮带/电主轴) - 主轴传动方式皮带 转速6000r/min
皮带轮传动比标配1:1 ;（选配1.5:1）
BF减速+皮带（选配） 转速6000r/min 传动比4:1
齿轮头 最高转速6000r/min 传动比选配
BBT/HSK/ER电主轴 12000/15000/18000等选配皮带 转速6000r/min
皮带轮传动比标配1:1 ;（选配1.5:1）
BF减速+皮带（选配） 转速6000r/min 传动比4:1
齿轮头 最高转速6000r/min 传动比选配
BBT/HSK/ER电主轴 12000/15000/18000等选配皮带 转速6000r/min
皮带轮传动比标配1:1 ;（选配1.5:1）
BF减速+皮带（选配） 转速6000r/min 传动比4:1
齿轮头 最高转速6000r/min 传动比选配
BBT/HSK/ER电主轴 12000/15000/18000等选配 - X、Y、Z轴滚珠丝杠规格/螺距X：5010、Y：5010、Z：5010X：6310、Y：5010、Z：5010X：6312、Y：5010、Z：5010
- X、Y、Z轴导轨规格/滑块数量X轴：滚柱导轨55
Y轴：滚柱导轨55
Z轴四轨：滚柱导轨后45侧55;X轴：滚柱导轨55/8
Y轴：滚柱导轨55/5
Z轴四轨：滚柱导轨后45侧55X轴：滚柱导轨55/10
Y轴：滚柱导轨55/5
Z轴四轨：滚柱导轨后45侧55 - 工作台承重(T)678
