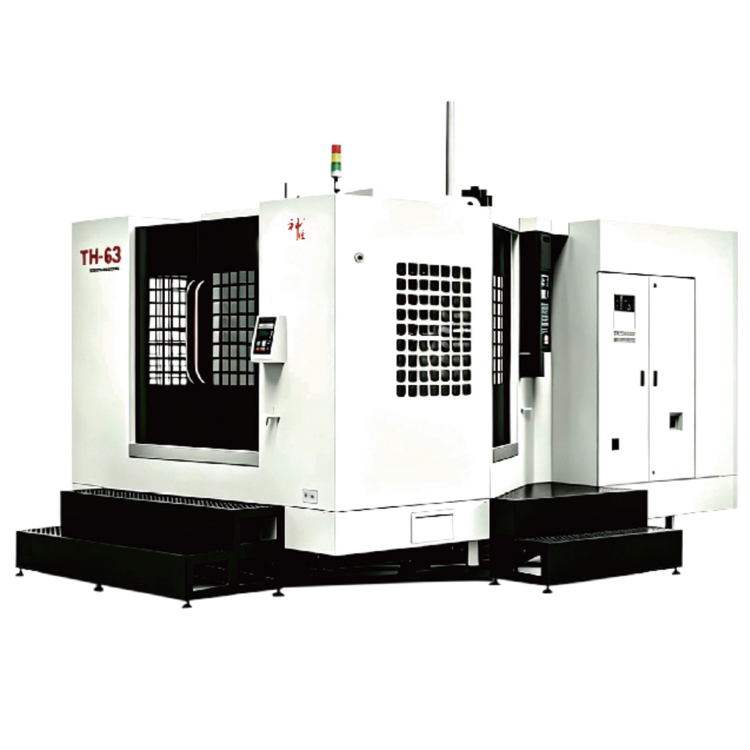

TH-63
TH-80
TH-W1290
TH-LW1814
工作台尺寸（mm）
630*630
800*800
1360*700
2000*900
T型槽（宽*槽数*间距）
18*5*100
22*5*160
18*5*152.5
22*5*165
工作台承重（kg）
800
1200
1000
1600
工作台个数/分度单位
1/1°可选配0.001°
1/1°可选配0.001°
—
—
X/Y/Z轴行程（mm）
1000*850*800
1600*1000*1000
1200*900*700
1800*1400*900
主轴鼻端至工作台距离（mm）
175-975
200-1200
120-820
200-1100
主轴中心至工作台面距离（mm）
120-970
120-1120
150-1050
30-1430
X/Y/Z轴导轨规格
55、55、55
55、55、55
矩形淬火导轨
55、矩形淬火、45
X/Y/Z轴滚珠丝杆规格
5012/5012/5012
6312/5012/6312
5010/5010/5010
5512/5010/5512
主轴规格（型号/安装直径）
BT50/φ190
BT50/φ190
BT50/φ190
BT50/φ190
主轴转速（rpm）
6000
6000
6000
6000
主轴马达（KW）
15/18.5
15/18.5
11/15
15/18.5
X/Y/Z三相伺服电机推荐（NM）
X：30Y30（抱闸）Z：30
X：36Y36（抱闸）Z：36
X：16Y18（抱闸）Z：20
X：26Y30（抱闸）Z：30
X/Y/Z轴快速移动速度（m/min）
24/24/24
24/24/24
12/12/12
12/12/12
定位精度（mm）
0.01
0.012
0.012
0.015
重复定位精度（mm）
0.006
0.008
0.008
0.01
床身垫块高度（mm）
80
50
80
80
机械重量（T）
12
20
11
14.5
备注
正“T”型结构、一体式底座
倒“T”型结构、一体式底座
十字滑台型结构一体式底座
十字滑台型结构一体式底座
